尺寸标注

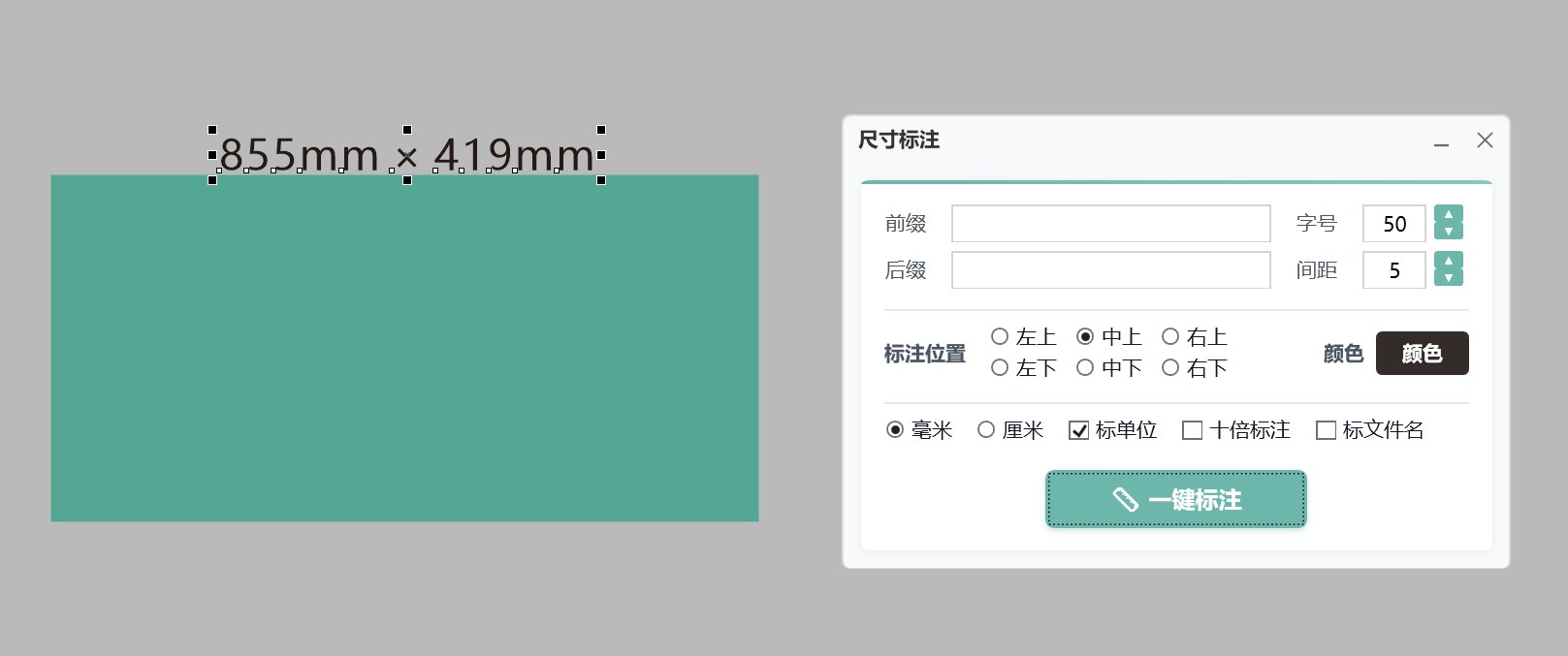

尺寸标注用于在 CorelDRAW 中快速为选中的图形对象添加尺寸标注或名称标注。用户可以根据需要设置前缀、后缀、字号、间距、标注位置、单位等参数，一键完成标注，大幅提高尺寸标注的效率。 插件同时支持两种标注模式： 尺寸标注模式：自动读取选中图形的宽度和高度，生成“宽 × 高”的尺寸标注文字，并支持毫米、厘米单位切换、十倍放大等实用功能。 名称标注模式：直接读取图形的名称作为标注内容，适用于需要标注图形名称而非尺寸的场景，勾选后自动禁用单位相关选项。

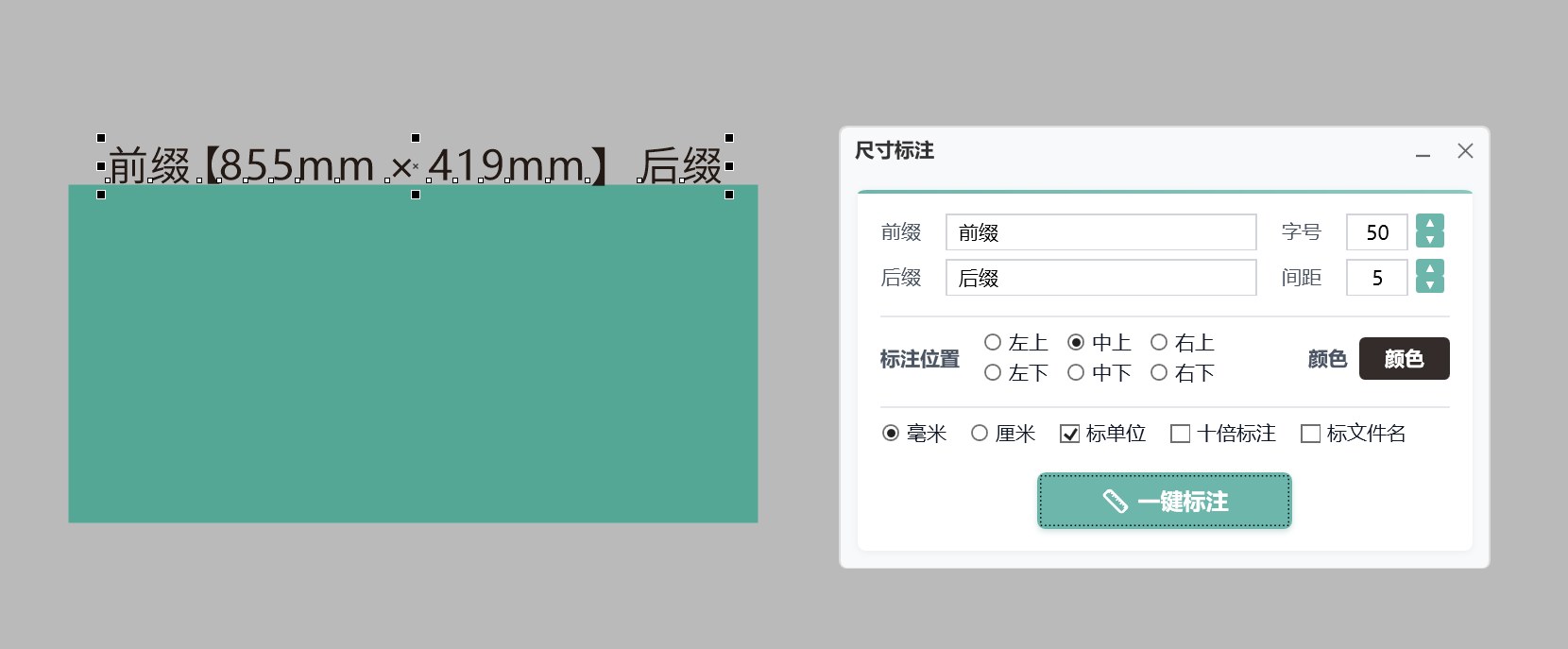

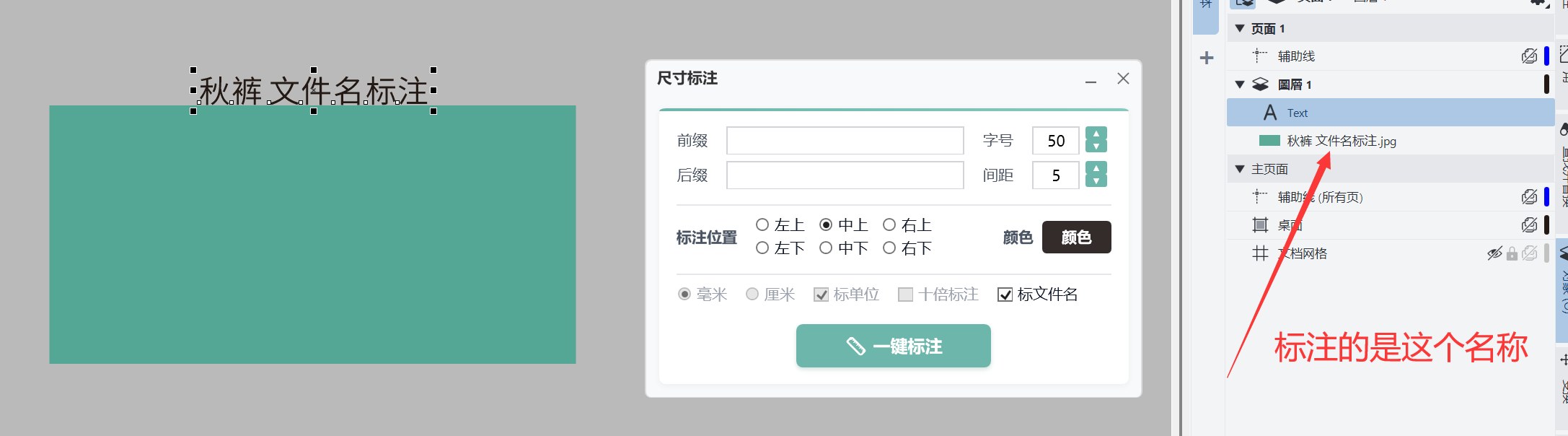

在 CorelDRAW 中打开文档，选中需要标注的对象，点击秋裤工具箱中的「尺寸标注」图标，弹出插件窗口。 设置标注内容：在前缀和后缀输入框中输入需要添加的文字，标注时会自动添加到尺寸文本的前后。 调整字体和位置：在字号和间距输入框中设置标注文字的大小（单位：点）以及文字与图形之间的间距（单位：毫米），点击上下三角按钮可微调数值。 选择标注位置：插件提供六个位置选项，左上、中上、右上、左下、中下、右下，选择后标注文字会按对应的对齐方式显示在图形旁边。 设置单位选项：在单位设置区域选择毫米或厘米，并勾选是否需要标注单位符号。如需将尺寸值放大十倍，可勾选十倍标注。 使用名称标注：勾选标文件名后，插件将标注图形的名称而非尺寸。此时毫米、厘米、标单位、十倍标注选项会自动变为灰色禁用状态，鼠标悬停在标文件名上会显示提示文字：“手动导入的图像，才支持标注，拖入图像不支持”。 选择标注颜色：点击颜色按钮，可在 CorelDRAW 颜色选择器中选择标注文字的颜色。 执行标注：设置完成后，点击一键标注按钮，插件自动为所有选中的对象生成标注文字。 注意事项 标注时文档单位将临时切换为毫米以确保精度，完成后自动恢复。选中多个对象时，插件会依次为每个对象生成独立的标注。如果标注失败，请检查是否选中了有效的图形对象。
