锥桶、纸杯展开

1.锥桶、纸杯展开插件用于在 CorelDRAW 中快速生成圆台（锥桶、纸杯）的展开图。用户只需输入上底直径、下底直径和垂直高度，插件会自动计算斜高和展开角度，并在页面中心位置绘制出精确的扇形展开图形。 2.该插件适用于包装设计、纸杯打样、锥桶展开图绘制等场景，可大幅提高展开图的绘制效率和绘制精度。

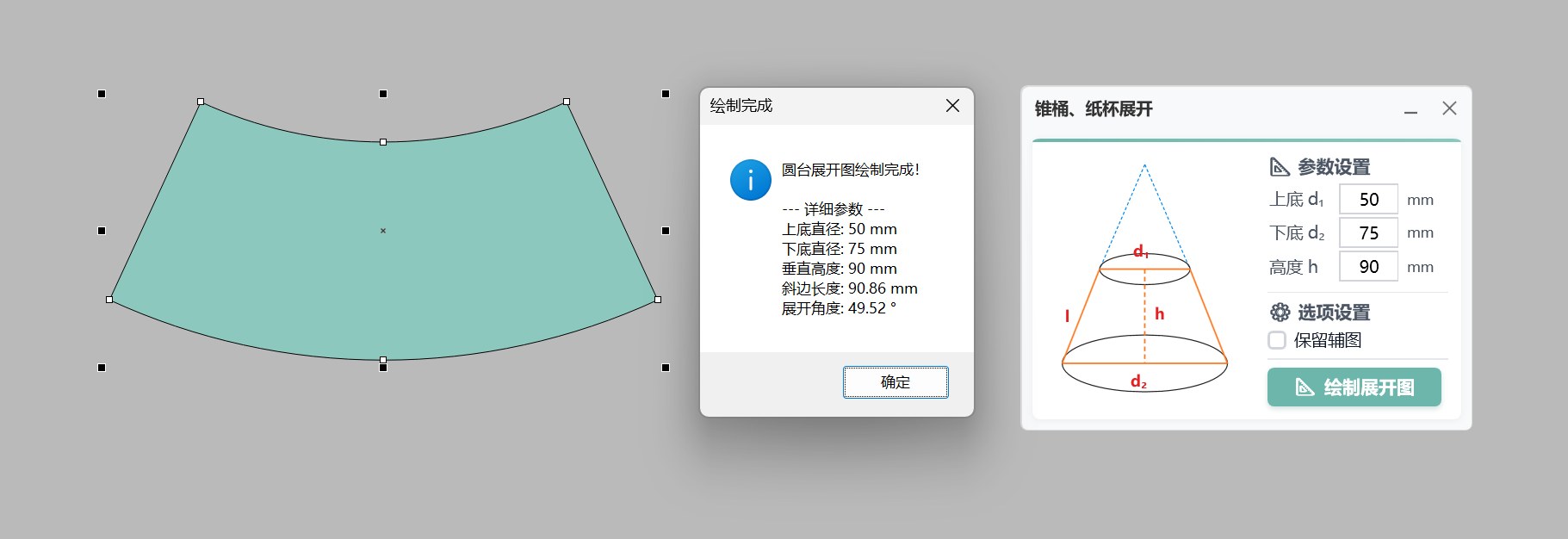

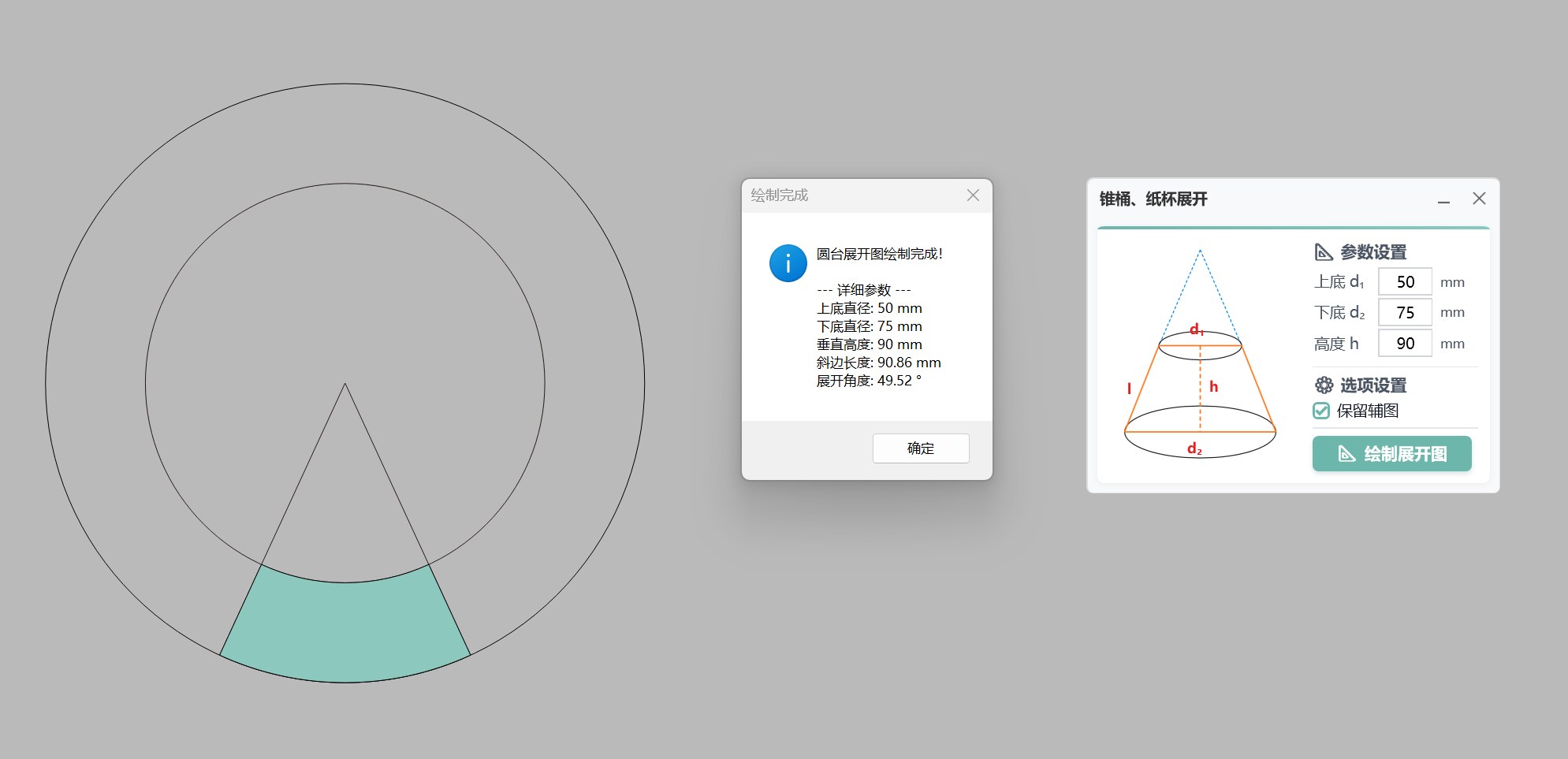

3.1 操作步骤 1. 在 CorelDRAW 中打开需要绘制展开图的文档，打开秋裤组装库，导入「锥桶、纸杯展开」图标，弹出插件窗口。 2. 在「参数设置」区域输入三个必要参数：上底 d₁（锥桶上底直径，单位 mm）、下底 d₂（锥桶下底直径，单位 mm）、高度 h（锥桶垂直高度，单位 mm）。输入完成后，右侧的参考图会实时显示对应的尺寸标注位置，方便用户对照确认参数是否无误。 3. 勾选「保留辅图」选项后，绘制展开图时会同时保留修剪用的辅助圆形，方便用户后续手动调整图形细节。 4. 点击「绘制展开图」按钮，插件自动在文档页面中心位置生成展开图扇形，并弹出对话框展示详细的参数计算结果，包含：上底直径、下底直径、垂直高度、斜边长度、展开角度。 3.2 核心计算公式 插件根据以下专业公式自动计算展开图核心参数，保障绘图精度： 1. 斜高（母线）：l = √(h² + ((d₂ - d₁) / 2)²) 2. 展开角：θ = (d₂ × 360°) / (2 × l)（单位：度） 3. 扇形大半径：R = (d₂ × l) / (d₂ - d₁) 4. 扇形小半径：r = (d₁ × l) / (d₂ - d₁) 参数说明：d₁ 为上底直径，d₂ 为下底直径，h 为垂直高度，l 为斜高。 3.3 使用注意事项 1. 绘制展开图时，文档单位将临时切换为毫米，以此保障计算与绘图精度，绘制完成后会自动恢复原有文档单位。 2. 参数输入规则：上底直径必须小于下底直径（上底数值为 0 时，自动识别为纯圆锥模型）。 3. 下底直径、垂直高度必须输入正数，输入非法数值会自动弹出错误提示，需修正参数后重新绘制。
